Q46/76

Monitor de turbidez

La turbidez es un indicador fundamental de la claridad óptica del agua y se define como la cantidad de luz dispersada por las partículas presentes en solución. En la práctica, un haz de luz se dirige a la muestra de agua y un fotodetector mide la luz dispersada a 90 grados del haz incidente, ángulo que se ha convertido en el estándar para este tipo de mediciones. La turbidez se utiliza como un indicador relativo de la cantidad de sólidos suspendidos, siendo medida en prácticamente todos los sistemas de agua potable, así como en procesos de tratamiento de agua industrial, donde actúa como referencia de la calidad del producto.

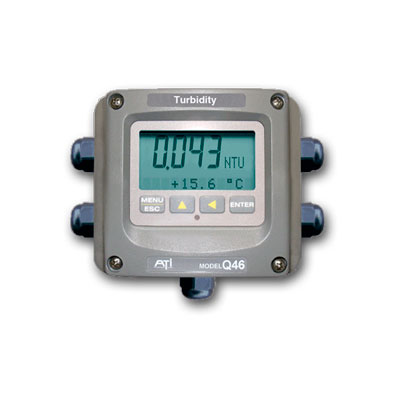

El analizador de turbidez Q46/76 está diseñado para cubrir las necesidades tanto de los sistemas municipales de agua potable como de las aplicaciones industriales, ofreciendo una medición fiable de turbidez en un amplio rango, eliminando la necesidad de emplear instrumentos distintos para bajas o altas concentraciones. Gracias a la utilización de una fuente de energía infrarroja y a la medición óptica por dispersión de luz a 90 grados, el sistema proporciona alta sensibilidad y una estabilidad cero inigualable, permitiendo mediciones desde 0 NTU hasta 400 NTU con un único monitor.

Entre sus prestaciones avanzadas, el Q46/76 incluye una función de autodiagnóstico que permite programar la limpieza del sensor en función del grado de ensuciamiento, y de forma opcional puede integrar el sistema de autolimpieza por impulsión de aire Q-Blast. Asimismo, incorpora opciones de comunicación digital como Profibus DP, Modbus RTU o Ethernet IP, garantizando su integración en todo tipo de redes y sistemas de control.

Sensor de turbidez

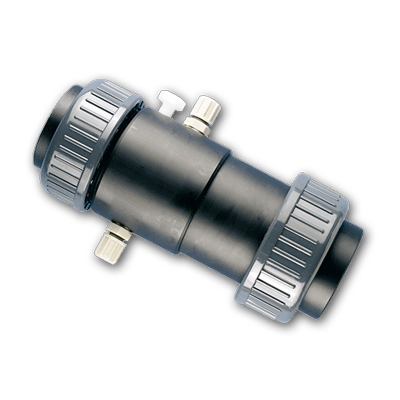

El sensor de turbidez utilizado en el monitor Q46T es un sensor plano con una fuente de luz y un fotodetector montados sobre una superficie lisa. Las lentes en frente de la fuente de luz dirigen el haz de luz en un ángulo de 45º hacia la muestra. Otra lente en frente del fotodetector recoge la luz dispersada a 90º y la dirige al detector. La señal generada por el detector se amplifica dentro del sensor para su transmisión a la unidad de visualización. La pulsación periódica de la fuente de luz permite ajustar automáticamente el cero del sensor para mejorar la estabilidad en aplicaciones de bajo rango. Los sensores de turbidez están disponibles para la medición en una cámara de flujo presurizada o para la inmersión directa en tanques abiertos. También se dispone de un conjunto de flujo T de 1-1 / 2″ para mediciones directas en línea. La cámara de flujo se requiere para mediciones muy bajas (0-2 NTU), mientras que la unidad de inmersión se puede utilizar para aplicaciones de turbidez más altas, tales como efluentes de aguas residuales o agua bruta.

Características:

• Alojamiento en fibra de policarbonato con protección Nema 4X – IP66 para montaje en panel
• Pantalla retro iluminada dotada de 4 botones frontales de membrana
• Sensor óptico IR LED extraplanos a 45º y 90º (según ISO7027) que proporciona mejoras en estabilidad a bajos rangos
• Ajuste automático del cero mediante juego de lentes adicional situados en el interior del cuerpo del sensor
• Rango bajo: 0 – 4 NTU, 0 – 40 NTU, 0 – 400 NTU
• Rango alto: 0 – 40 NTU, 0 – 400 NTU, 0 – 4000 NTU
• Función de autorango
• Unidades en NTU, mg/l o ppm
• Cable de 3,7 m de longitud
• Montaje de sensor en línea (opcionalmente inmersión)
