Flo-Sonic OCFM

Caudalímetro ultrasónico fijo no invasivo por tiempo de tránsito para conducciones en lámina libre

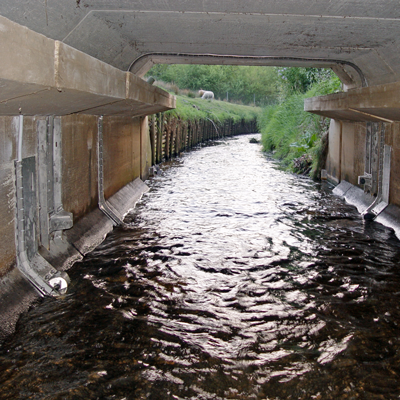

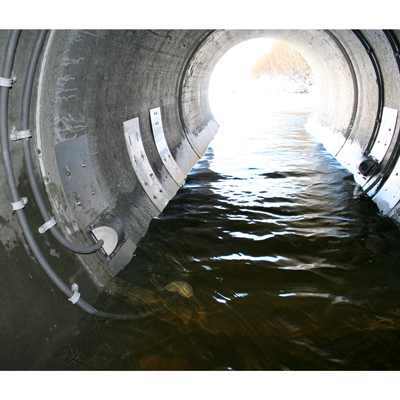

Flo-Sonic OCFM es un sistema de medición permanente para aplicaciones en canal abierto que utiliza la tecnología ultrasónica de tiempo de tránsito. Se adapta a una amplia gama de aplicaciones de agua limpia o contaminada con condiciones de caudal muy diferentes. Los sensores están diseñados para instalarse en canales y ríos de varias formas con unos 15 metros de ancho como máximo en aplicaciones de agua limpia.

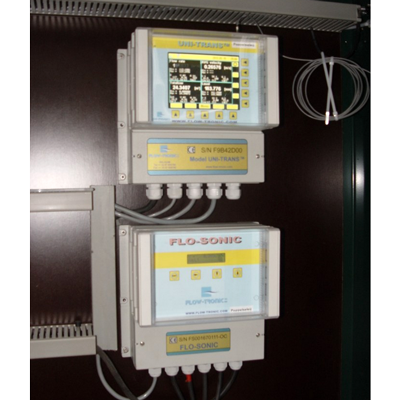

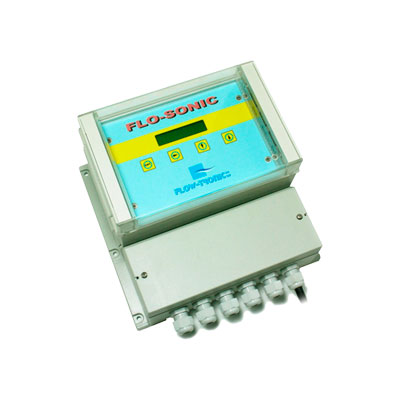

El sistema consta de uno o más procesadores de velocidad ultrasónica Flo-Sonic asociados a un procesador de caudal Unitrans y monitor y dos sondas Flo-Sonic por trayecto.

En aplicaciones muy complejas pueden equiparse con hasta 16 trayectorias de medición. El Flo-Sonic OCFM utiliza la última tecnología electrónica combinada con un procesamiento de señal digital altamente eficiente (D.S.P.). El D.S.P. Técnica maximiza el rendimiento del sistema dando al usuario beneficios significativos.

Principio de funcionamiento

El principio de medición Flo-Sonic se basa en la detección del tiempo de tránsito de la señal ultrasónica entre dos sensores. El tiempo de tránsito con el caudal es más corto que el tiempo de tránsito contra la dirección del caudal. La diferencia entre estos tiempos de tránsito es proporcional a la velocidad media a lo largo de la trayectoria de medición.
