Caudalímetro electromagnético para lámina libre con obturación y puesta en carga
Sewer-Mag
Caudalímetro electromagnético para lámina libre con obturación y puesta en carga

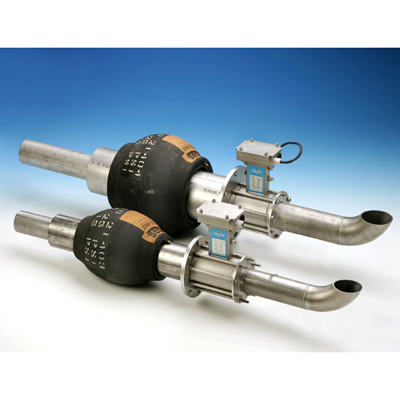

Sewer-Mag es un caudalímetro electromagnético insertable. Asegura una determinación extremadamente precisa de caudal incluso en condiciones de caudal difíciles. El Sewer-Mag suele instalarse temporalmente en redes de alcantarillado para verificar o calibrar caudalímetros existentes.

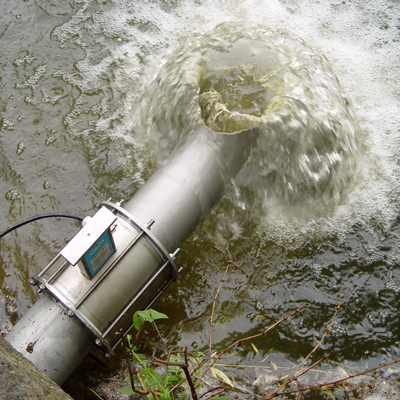

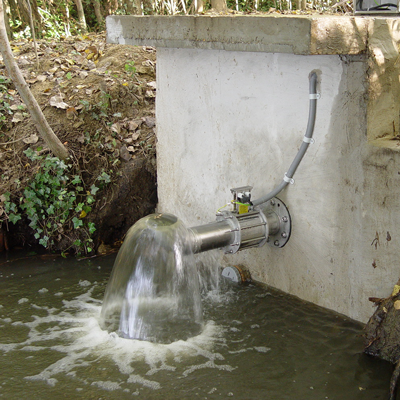

El obturador inflable fuerza el agua a través del tubo de medición, el cual se mantiene completamente lleno gracias a un codo de salida especialmente diseñado a tal efecto. El obturador de paso crea una sección recta (3x el diámetro de la tubería) aguas arriba del punto de medición y la salida tiene una longitud de 2x el diámetro de la tubería corriente abajo.
El Sewer-Mag se puede combinar con 2 aparatos electrónicos diferentes:
- ML210 (alimentado por corriente alterna o continua)
- Mobile-Mag (DC o alimentado por batería)
Incluso el mejor caudalímetro de canal abierto instalado en una tubería de alcantarillado necesita revisarse o calibrarse de vez en cuando. El Sewer-Mag es capaz de proporciona soluciones eficaces para el siguiente caso:
- Cuando el tubo es grande y el nivel del líquido que fluye es más de 150 a 200 mm, normalmente un perfil de velocidad tomado con un Flo-Mate asociado a una medida de nivel de regla da una de las mejores referencias de flujo.
- Cuando la tubería es pequeña con niveles bajos y/o con velocidades altas, la aplicación de la técnica del perfil de velocidad ya no es la Sin embargo, el SEWER-MAG permite una medición perfecta durante varias horas a lo largo de un día. No se recomienda realizar mediciones a largo plazo, ya que el tubo de medición puede llenarse de deshechos.
