Flo-Sonic FPFM

Caudalímetro ultrasónico fijo no invasivo por tiempo de tránsito para conducciones en carga

Flo-Sonic FPFM  es un sistema de medición permanente para aplicaciones en tuberías en carga, utilizando la tecnología ultrasónica de tiempo de tránsito. Está diseñado para adaptarse a una amplia gama de aplicaciones de agua limpia a contaminada, con diámetros de tubería que varían de 50 a 3000 mm. El Flo-Sonic FPFM puede equiparse con sensores de sujeción o sensores de inserción.

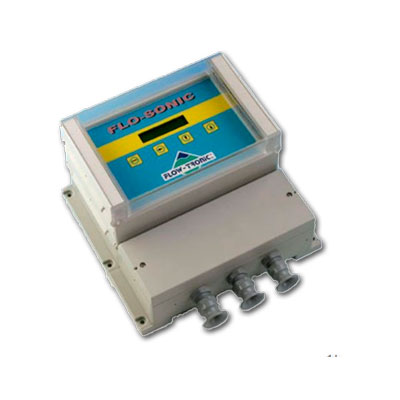

El sistema consiste en un procesador de velocidad ultrasónica y monitor y dos sondas Flo-Sonic por trayecto. Puede equiparse con hasta 2 trayectorias de medición y utilizarse como un medidor de flujo dual que mide el flujo en 2 tubos diferentes controlados por el mismo procesador y monitor.

En aplicaciones muy complejas pueden equiparse con hasta 16 trayectorias de medición. El Flo-Sonic FPFM utiliza la última tecnología electrónica combinada con un procesamiento de señal digital altamente eficiente (D.S.P.). La técnica D.S.P. maximiza el rendimiento del sistema dando al usuario beneficios significativos.

Principio de funcionamiento

El principio de medición Flo-Sonic se basa en la detección del tiempo de tránsito de la señal ultrasónica entre dos sensores. El tiempo de tránsito con el flujo es más corto que el tiempo de tránsito contra la dirección del flujo. La diferencia entre estos tiempos de tránsito es proporcional a la velocidad de flujo promedio a lo largo de la trayectoria de medición.
